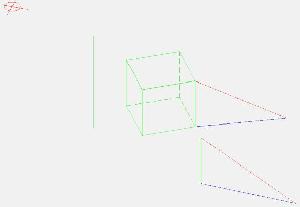

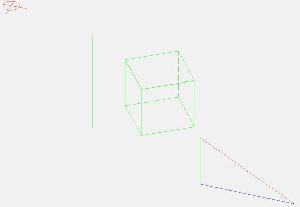

Analogamente ao exemplo anterior, a sombra de uma aresta vertical do pode ser determinada ligando as sombras das 2 extremidades das aresta vertical.

A sombra da extremidade inferior da aresta pode ser determinado instantaneamente pois a extremidade é o traço da aresta vertical no plano horizontal (chão). Neste ponto, a aresta cruza com a própria sombra.

Como o sistema de iluminação é cilíndrico, todos os raios de luz são paralelas e todas retas paralelas terão sombras paralelas. Portanto, reta visual e a sombra da aresta vertical é paralela às do haste.

A sombra da extremidade superior da aresta pode determinado fazendo a intercessão da reta visual (raio de luz) que passa pela extremidade superior da aresta com a reta paralela a sombra do haste e passando pelo traço da aresta.
